stm32液晶屏

1. 0.96寸OLED

OLED (Organic Light Emitting Diode) 又称有机发光二极管，性能优异的新型显示屏，具有功耗低、相应速度快宽视角、轻薄柔韧等特点，这里使用的0.96寸的OLED模块:小巧玲珑、占用接口少、简单易用，是电子设计中非常常见的显示屏模块，供电:3~5.5V，通信协议:12C/SPI，分辨率:128*64。

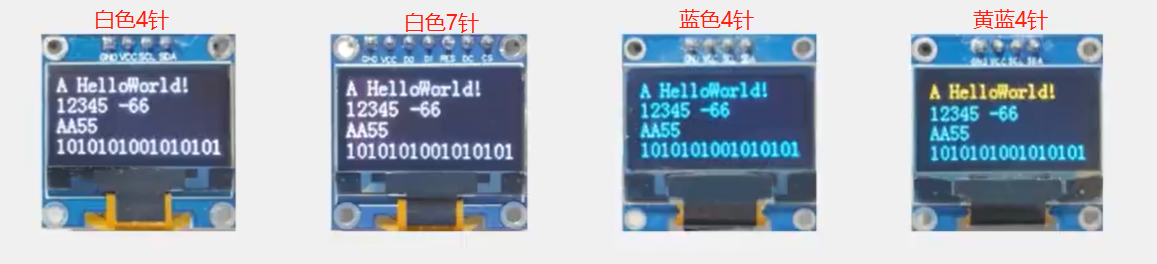

一共又四种类型：

2. 驱动函数

函数 作用
OLED_Init(); 初始化
OLED Clear(); 清屏
OLED_ShowChar(1，1，’A’); 显示一个字符
OLED_ShowString(1，3，”HelloWorld!”); 显示字符串
OLED ShowNum(2，1，12345，5); 显示十进制数字
OLED ShowSignedNum(2，7，-66，2); 显示有符号十进制数字
OLED_ShowHexNum(3，1，xAA55，4); 显示十六进制数字
OLED ShowBinNum(4，1，0xAA55，16); 显示二进制数字

3. 程序编写

3.1 接线图

(注意OLED屏幕的版本，老版本和新版本的正负极两级位置不一样，需要将正负极对调)


3.2 引用库

项目驱动文件在文件1-4中提供，选择其中的4针版本，将其中的三个文件复制到工程文件（Hardware）中，为其添加索引和之前添加Delay延迟函数一样的操作。

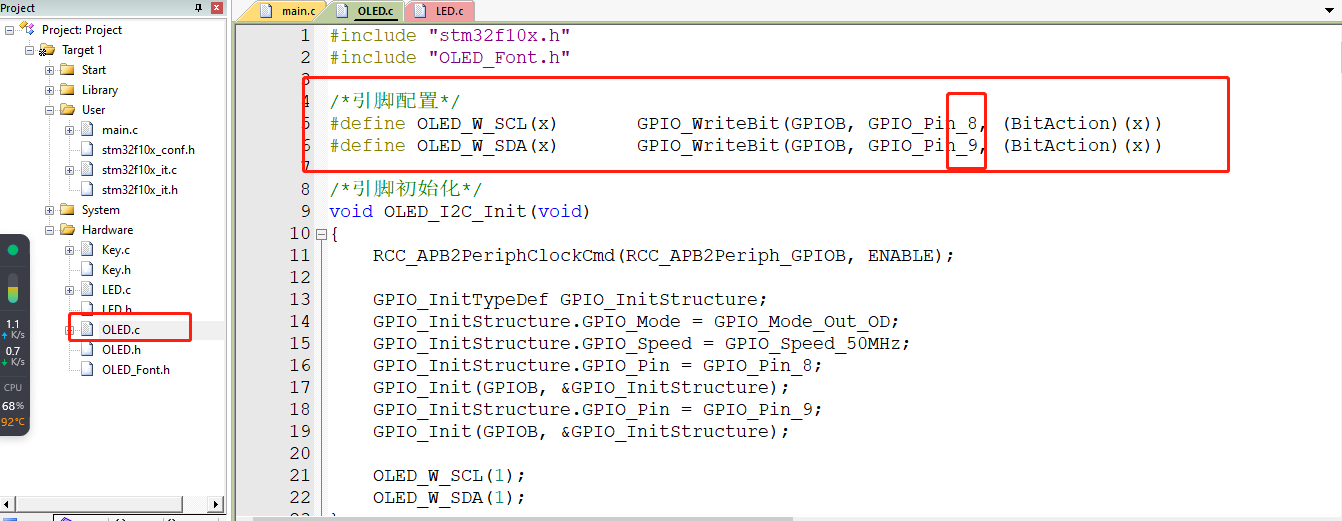

如果需要修改SCL和SDA两个接口的位置，可以在OLED.c文件中修改引脚配置即刻。


3.3 主函数

在main.c中编写一下代码并且烧录

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"

int main(void)
{
	OLED_Init();

	OLED_ShowChar(1,1,'A');

	while (1)
	{

	}
}

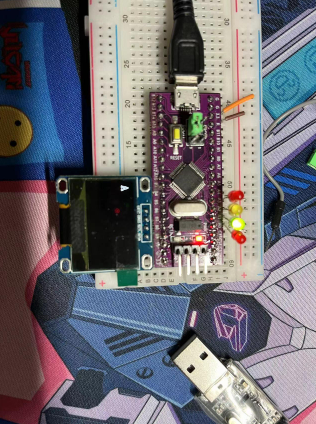

3.4 实物

image-20241123221320493

出现显示 A 的字符则表示没有问题。

4. 函数测试

这里在main.c中添加所有的库函数进行测试

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"

int main(void)
{

	OLED_Init();

	OLED_ShowChar(1,1,'A');
	OLED_ShowString(1,3,"HelloWord");
	OLED_ShowNum(2,1,12345,5);\
	OLED_ShowSignedNum(2,7,-66,2);
	OLED_ShowHexNum(3,1,0xAA55,4);
	OLED_ShowBinNum(4,1,0xAA55,16);
	while (1)
	{

	}
}

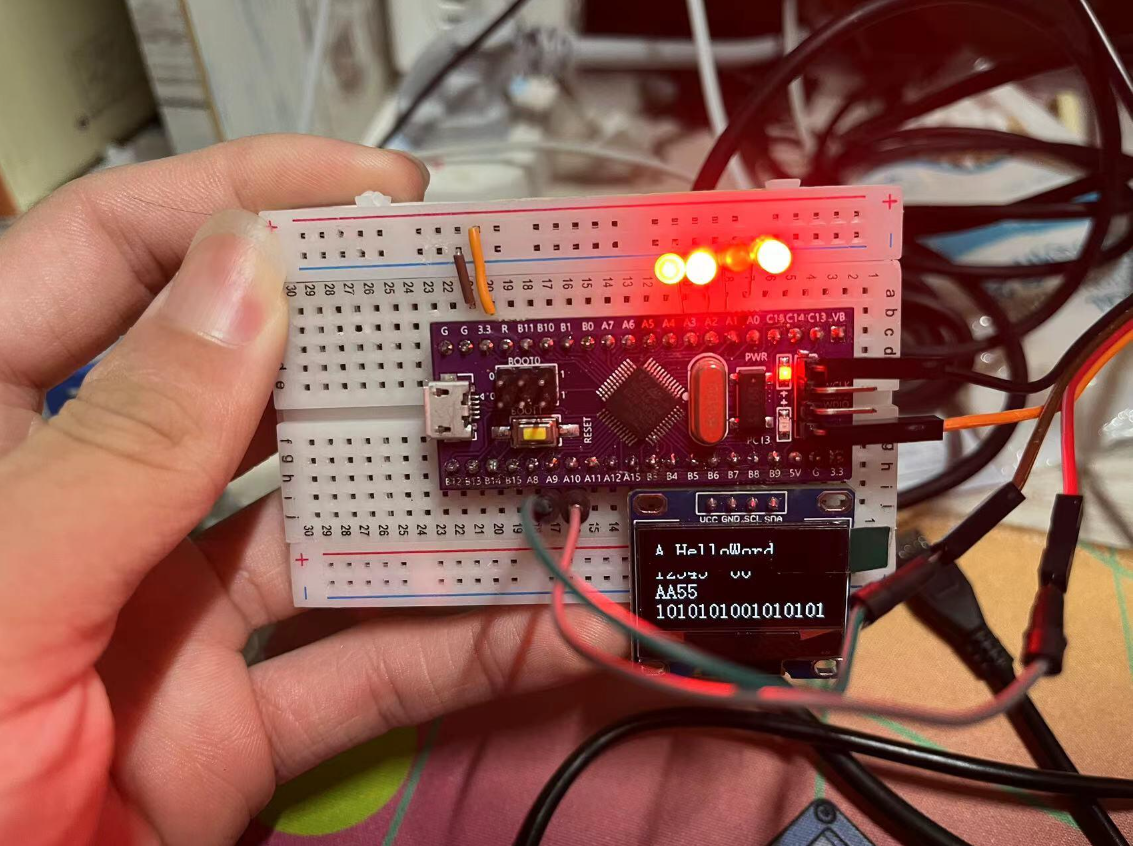

4.1 实物

image-20241123221310173

这里由于OLED的闪烁导致相机没有拍全。

4.2 测试

如果烧录后没有显示内容，可以结合前面点亮LED的示例，两个添加在一起并插上小灯泡，如果小灯泡亮了说明是OLED的问题，检查屏幕的各个接口。
